Fuente de Alimentación Lineal Variable / 2–15 VDC / 25 A Continuos a 13,8 VDC / Para Radiocomunicación y Bancos Técnicos / Conectores Anderson Powerpole

Marca: ASTRON SKU: VS-35M-AP

$3.217.386

$2.136.344

CON IVA

Ahorras 34%

0 unidades disponibles

Envío gratis en este producto

Inicia sesión para precios según tu perfil.

ASTRON · VS-35M-AP · FUENTE LINEAL VARIABLE

Alimentación de CC regulada para estaciones y bancos técnicos

La ASTRON VS-35M-AP es una fuente de alimentación lineal de escritorio con salida ajustable de 2 a 15 VDC. Permite alimentar equipos compatibles de radiocomunicación y ensayo, observar tensión y corriente en sus medidores analógicos y conectar la carga mediante terminales roscados o Anderson Powerpole.

25 A continuos* 2–15 VDC Medidores V / A Powerpole

*Capacidad continua especificada a 13,8 VDC.

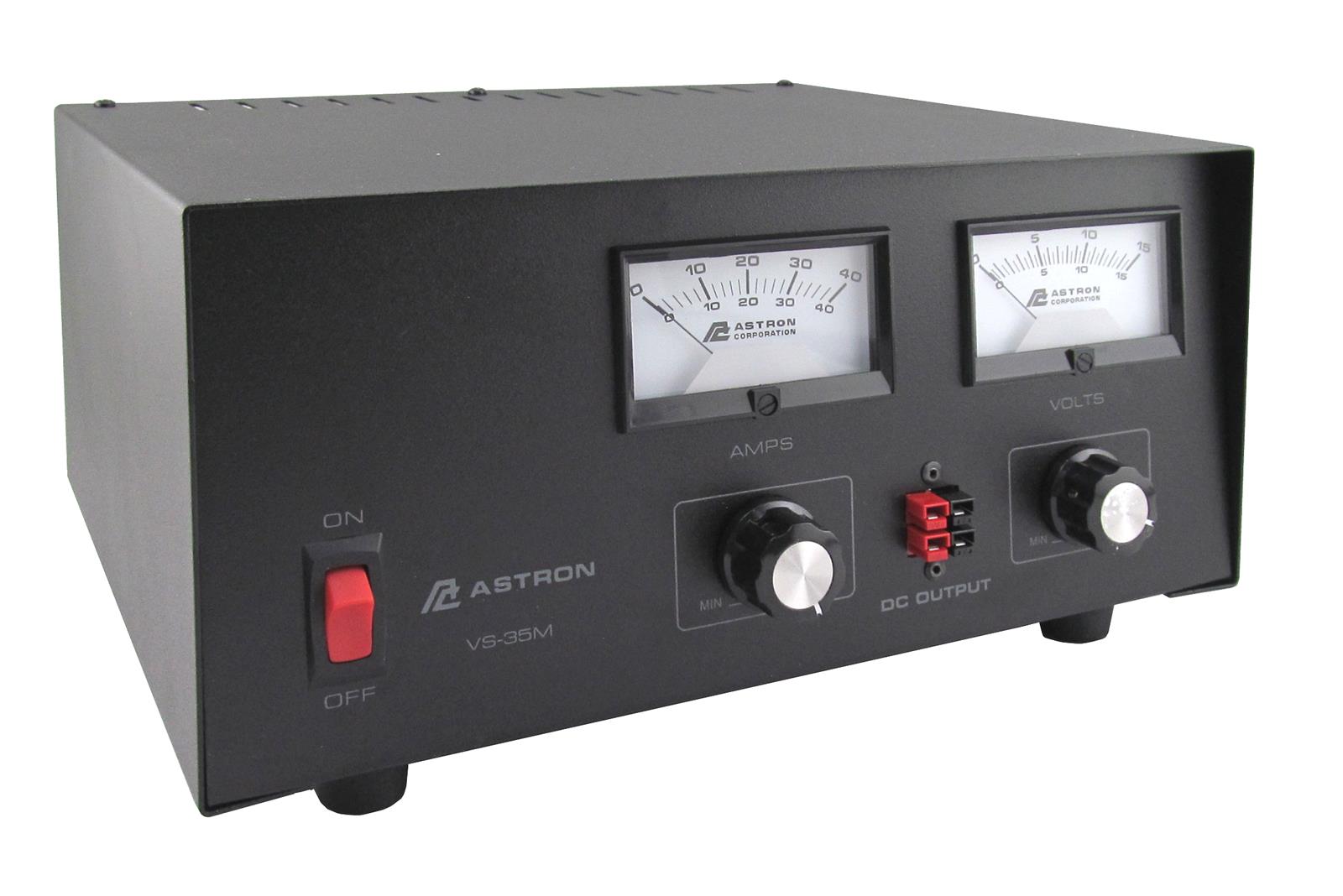

Fuente de alimentación ASTRON VS-35M-AP con dos medidores analógicos y conexiones frontales

Imagen con fines ilustrativos.

DATOS CLAVE

2–15 VDC

Salida ajustable

25 A

Continuos a 13,8 V

35 A

ICS a 13,8 V

<5 mV

Rizado pico a pico

105–125 V

Entrada CA estándar

CARACTERÍSTICAS PRINCIPALES

Control de salida, lectura directa y protección electrónica

Salida regulable de 2–15 VDC

Ajuste externo de tensión para alimentar cargas de CC compatibles dentro del rango indicado.

25 A continuos a 13,8 VDC

Capacidad ICS de 35 A a esa tensión. Los límites de corriente disminuyen al ajustar salidas inferiores.

Medidores y dos tipos de conexión

Supervisión analógica de V y A, terminales roscados de 1/4'-20 y conectores Anderson Powerpole.

Protección y refrigeración pasiva

Limitación de corriente foldback, protección de sobretensión crowbar y disipador de calor sin ventilador.

CÓMO FUNCIONA

De la red de CA a una salida continua regulada

01 · ENTRADA

105–125 VAC

La versión estándar se conecta a una red de CA compatible mediante cordón de tres conductores.

02 · REGULACIÓN

Fuente lineal

El circuito electrónico regula la salida ajustada y dispone de protecciones de corriente y sobretensión.

03 · ALIMENTACIÓN

Equipo de CC

La carga conectada recibe la tensión seleccionada, dentro de la corriente admisible para ese ajuste.

Diagrama con fines ilustrativos. La instalación debe realizarse conforme a la documentación técnica oficial.

DIMENSIONAMIENTO

35 A ICS no significa 35 A continuos

Astron publica valores de corriente continua y de servicio ICS por separado. Para operación sostenida, dimensione la carga con la capacidad continua correspondiente al voltaje de salida elegido.

Condición importante: a 13,8 VDC admite 25 A continuos y 35 A ICS. La página del modelo no especifica aquí la duración máxima del servicio ICS.

Corriente nominal por tensión

Salida	Continua	ICS
13,8 VDC	25 A	35 A
10 VDC	15 A	16 A
5 VDC	7 A	8 A

REQUISITOS Y APLICACIONES

Qué necesita para integrarse en la solución

Entrada eléctrica apropiada

Suministro de 105–125 VAC para la versión estándar. Confirme la placa de identificación antes de energizar.

Carga compatible

Equipos que acepten el voltaje configurado y cuyo consumo no supere la corriente continua correspondiente.

Cableado y polaridad

Conductores y conectores dimensionados para la corriente de trabajo; verificar la polaridad de salida.

Aplicaciones: estaciones de radiocomunicación y bancos de prueba de equipos electrónicos de CC, siempre que la carga sea compatible.

Atención con 220 VAC: Astron señala versiones de 220 V por pedido especial. La unidad estándar de 105–125 VAC no debe conectarse directamente a 220 VAC.

ESPECIFICACIONES TÉCNICAS

Datos del VS-35M-AP para selección e instalación

Eléctricas

Tipo de regulaciónLineal, electrónica

Entrada CA estándar105–125 VAC

Salida DC ajustable2–15 VDC

Regulación de carga0,08 %

Rizado de salida<5 mV pico a pico

Eficiencia declarada77 %

Consumo de entrada320 mA sin carga / 5,7 A a plena carga

Conexiones, protección y construcción

Supervisión frontalMedidores analógicos V / A

Terminales DCRoscados 1/4'-20 y Powerpole

ProteccionesFoldback y crowbar

RefrigeraciónDisipador, sin ventilador

FusibleAGC 8 A

Temperatura de operación−10 a 55 °C

Dimensiones (alto × ancho × fondo)5 × 11 × 11 pulg.

Peso de envío29 lb

Rizado especificado a plena carga y baja tensión de entrada; regulación de carga entre cero y el valor continuo máximo.

COMPARACIÓN DE LA FAMILIA

VS-20M vs VS-35M-AP vs VS-50M-AP

Las tres fuentes son lineales y variables; la corriente admisible y las conexiones ayudan a elegir la capacidad necesaria.

Característica	VS-20M	VS-35M-AP	VS-50M-AP
Tipo	Lineal variable	Lineal variable	Lineal variable
Salida regulable	2–15 VDC	2–15 VDC	2–15 VDC
Continua a 13,8 VDC	16 A	25 A	37 A
ICS a 13,8 VDC	20 A	35 A	50 A
Continua a 10 VDC	9 A	15 A	22 A
Continua a 5 VDC	4 A	7 A	10 A
Anderson Powerpole	No especificado por el fabricante	Sí	Sí
Refrigeración por ventilador	No	No	No

PREGUNTAS FRECUENTES

Aspectos importantes antes de la instalación

¿Entrega 35 A en servicio continuo?

No. A 13,8 VDC entrega hasta 25 A continuos; Astron identifica 35 A como corriente ICS.

¿La corriente máxima se mantiene al disminuir el voltaje?

No. A 10 VDC el máximo continuo indicado es 15 A; a 5 VDC es 7 A.

¿Puede conectarse directamente a 220 VAC?

No la versión estándar de 105–125 VAC. Astron ofrece versiones de 220 V por pedido especial; confirme la variante suministrada.

¿Qué diferencia al VS-35M-AP?

La variante -AP incorpora conectores Anderson Powerpole, además de los terminales roscados del equipo.

DOCUMENTACIÓN TÉCNICA

Consulte las fuentes del equipo

Especificaciones oficiales de Astron

Página oficial de fuentes lineales variables, con el modelo VS-35M-AP y la familia VS.

Consultar especificaciones

Esquema eléctrico VS-35M-AP

PDF de abril de 2020 archivado en un repositorio técnico externo. Compare con la revisión de su unidad.

Consultar esquema eléctrico
